FBCD系列礦用防爆抽出式對旋軸流局部通風機
0.0
元
0.0
元
產品描述
產品特點
FBCD系列礦用隔爆型抽出式對旋軸流局部通風機(以下簡稱通風機)具有結構緊湊、噪聲小、高風壓、大流量、效率高、逆風性能好等特點。與普通軸流通風機相比，產生同樣的風量和風壓，使用對旋式通風機可減少通風機使用數量或增加通風距離；由于其尺寸緊湊，又便于在工程施工中運輸和安裝使用。
通風機執行標準：MT/T 222-2007《煤礦用局部通風機 技術條件》、Q/GXM 002-2019《FBCD礦用隔爆型抽出式對旋軸流局部通風機》。

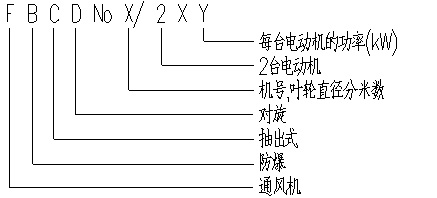

結構示意圖及型號意義
1、使用環境條件
環境空氣溫度為-15℃～+40℃；環境空氣的相對濕度不超過90%；海拔不超過1000m；無強烈振動和腐蝕性氣體等；安裝在有瓦斯氣體爆炸性危險的煤礦井下的進風巷道中。
2、工作條件
工作電壓為380/660V。亦可根據用戶要求提供660/1140V的工作電壓，且不超過額定值的±5%，電源頻率為50HZ。
安設通風機的基礎應牢固，四周無淋水。通風機的進風口邊緣離地面或頂壁的高度應不小于0.3m。
配用風筒應能承受通風機的最高壓力。
3、.使用壽命
使用壽命不少于5年,且第一次大修前安全運轉時間不少于13000小時。
工作原理
1、總體結構及其工作原理、工作特性

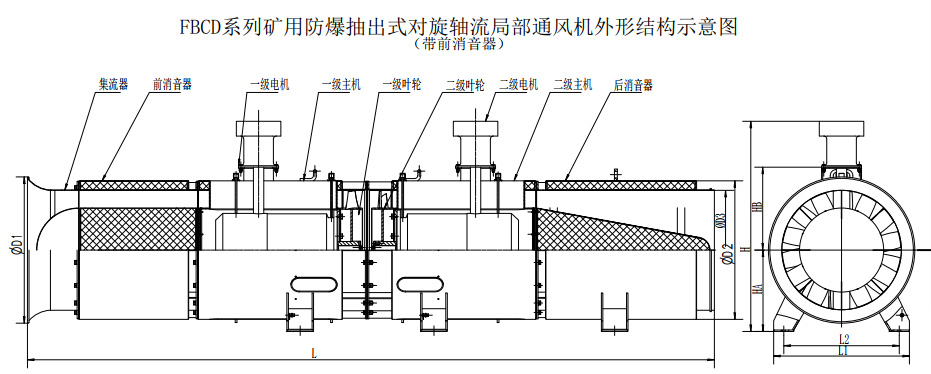

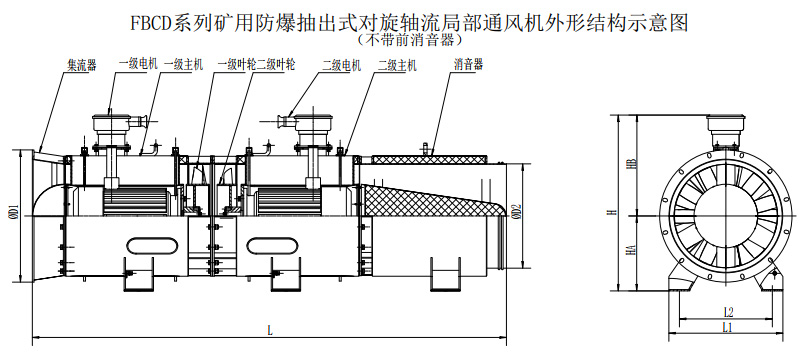

該通風機由集風器、機殼、電動機、葉輪、隔流腔、擴散筒、風筒接頭等部分組成(見圖1)。通風機外殼及結構件用鋼板焊接而成，內筒用孔板焊接而成，內襯消聲材料；電動機被密封在內風道內，與風道內的乏風隔離，嚴禁風道內的乏風進入電動機腔室內。該通風機可作井下抽出式通風使用。
2、各單元結構之間的機電聯系、系統工作原理
通風機采用的是對旋式結構。由兩臺相同功率的電動機分別驅動兩個貼得很近的相對旋轉的葉輪，葉輪采用對旋式布置可以達到大風量、高效率、高風壓的效果。通風機的電動機則應設隔流腔與通風機風道隔離，這樣，在葉輪的作用下，乏風由集流器吸入，經兩級葉輪加壓后送入回風巷或經導風筒排入回風巷，通風機流道中乏風不接觸電動機。而電動機的冷卻風流與巷道中的新鮮風流連通。
3、主要部件或功能單元的結構，作用和工作原理
通風機的集流器的作用是使氣流加速，保證進氣速度均勻。集流器內筒為整流罩，其作用是促使進氣條件更好，降低風機的噪聲。在風機的進口處必須裝置集流器和整流罩，以構成通風機的進口氣流通道。
為保證電動機的安全運行，抽出式風機中將電動機置于隔流腔內，隔流腔一方面使電動機與通風機風道隔離，另一方面供冷卻電動機的風管與新鮮風流連通，以保障電動機能在新鮮風流中運行。
通風機在出風口安裝了消聲器，消聲器采用復合消聲裝置，內置玻璃纖維，消聲器中間設計內置芯筒，除了降低噪聲外，其錐形結構為整流體，為風機擴散筒的一部分。
4、各單元結構之間的機電聯系和控制系統
通風機供電應采用雙回路電源系統，以保證通風機不間斷工作。
通風機的啟動應能拖動兩臺電動機的功能，亦能在啟動一臺電動機后延時10s啟動第二臺電動機的功能。
技術特性
|
技術指標 |
單位 |
規格FBCD |
||||||||
|
№6.3/2×22 |
№6.3/2×30 |
№7.1/2×30 |
№7.1/2×37 |
№7.5/2×45 |
№8.0/2×45 |
№8.0/2×55 |
№8.0/2×75 |
|||
|
通 |
葉輪直徑 |
mm |
Φ630 |
Φ630 |
Φ710 |
Φ710 |
Φ750 |
Φ800 |
Φ800 |
Φ800 |
|
風量 |
m3/min |
500～350 |
610～510 |
630～400 |
650～480 |
750~500 |
750～550 |
750～580 |
870～620 |
|
|
靜壓 |
Pa |
400～4000 |
400～4500 |
700～5300 |
700～5600 |
700~6000 |
700～6400 |
700～7500 |
700～8300 |
|
|
最高靜壓效率 |
% |
≥65 |
≥65 |
≥65 |
≥65 |
≥65 |
≥65 |
≥65 |
≥65 |
|
|
噪聲 |
LSA(dB) |
≤25 |
≤25 |
≤25 |
≤25 |
≤25 |
≤25 |
≤25 |
≤25 |
|
|
電 |
電動機型號 |
|
YBF3-180M-2 |
YBF3-200L1-2 |
YBF3-200L1-2 |
YBF3-200L2-2 |
YBF3-225M-2 |
YBF3-225M-2 |
YBF3-250M-2 |
YBF3-280S-2 |
|
功 率 |
kW |
2×22 |
2×30 |
2×30 |
2×37 |
2×45 |
2×45 |
2×55 |
2×75 |
|
|
額定電壓 |
V |
380/660 /1140 |
380/660 /1140 |
380/660 /1140 |
380/660 /1140 |
380/660 /1140 |
380/660 /1140 |
380/660 /1140 |
380/660 /1140 |
|
|
額定電流 |
A |
42.2/24.1/14.1 |
56.4/32.8/18.9 |
56.4/32.8/18.9 |
69.8/40.3/23.0 |
82.3/47.5/27.4 |
82.3/47.5/27.4 |
102.5/59.3/34.2 |
133.4/77.02/44.5 |
|
|
額定轉速 |
r/min |
2940 |
2950 |
2950 |
2950 |
2970 |
2970 |
2970 |
2970 |
|
|
額定效率 |
% |
91.3 |
92 |
92 |
92.5 |
92.9 |
92.9 |
93.2 |
93.8 |
|
|
外型尺寸 |
mm |
3190×800×1165 |
3240×880×1210 |
3520×880×1210 |
3834×988×1420 |
|||||
|
通風機重量 |
kg |
～1710 |
～1745 |
～2170 |
～2170 |
~2200 |
～3780 |
～3800 |
～3820 |
|
安裝與調試
1、安裝前需進行下列檢查
組裝前，應嚴格檢查葉輪與機殼內保護圈之間的徑向間隙，其值不得小于2.5mm；機殼中各密封部位不允許漏風，各外殼組裝后不允許有軸向間隙。
葉輪旋轉方向必須符合機殼標志所指示的方向。
該通風機必須由專人管理、負責操作。
該通風機的安裝和使用必須符合《煤礦安全規程》的有關規定。并且在運行之前，必須按規定牢固的接好內、外接地線。
通風機電動機冷態絕緣電阻不得低于50 MΩ，否則應進行處理。
隔爆零部件無缺損或丟失，未使用的電動機可不拆檢。
2、電流的引入
根據使用條件的不同，選擇合適的電纜線。

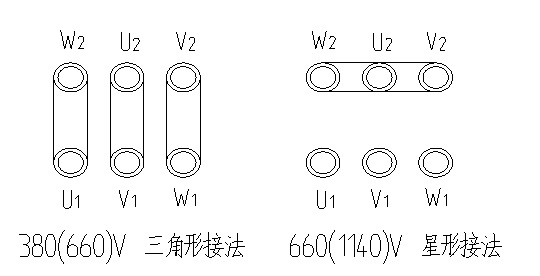

電動機引入線接頭剝皮連接處裸露端不大于1.5mm。并按照電動機使用說明書要求對電動機進行安裝。電動機接線盒中六端子在改變接法時，可適應兩種不同電壓(見圖2)。電動機的相序U、V、W需與接入的外電源相序A、B、C相對應，電動機轉向從軸伸端視應為順時針方向，否則電動機將反轉。
括弧中的值表示電動機的額定電壓為660/1140V時所對應的圖為此類電動機的接線方式
電動機引入的電纜芯線，需用接線壓板或弓形墊圈壓緊固定，防止電纜竄動。
通風機的電氣設備應符合《煤礦安全規程》的有關規定。
點動電動機，葉輪應無卡滯現象。
使用與操作
1、通風機的啟動
通風機前應設置安全風窗，啟動通風機前先打開安全風窗，運轉正常后，逐漸關閉安全風窗。
啟動通風機前應檢查通風機和開關附近10m以內的瓦斯含量，瓦斯?jié)舛炔怀^0.5%時，方可啟動通風機，若瓦斯超限，應采取相應的措施。
電動機合閘后，若電動機不運轉，應迅速拉閘，查清原因后在啟動。
電動機允許在冷態下連續啟動兩次，啟動間隔時間不少于1min，在熱態下，只允許啟動一次，其下次啟動應間隔1h。
通風機按Ⅰ、Ⅱ級的順序分別啟動，首先應啟動第Ⅰ級，第Ⅱ級延時10s啟動。
通風機啟動后，若有異常情況，應及時處理。
通風機在正常運轉時，不得隨意停機。
風筒直徑不應小于風機出口直徑，風筒布置要平、直、穩、緊，防止急拐彎。風筒懸掛亦平直。當風筒直徑不同時，應用彎徑接頭連接。
通風機在運行時，必須監測風筒內瓦斯?jié)舛龋L(fēng)筒內的瓦斯?jié)舛瘸^2.5%時，應按煤礦井下排放局部積聚瓦斯的安全規程處理。
通風機在運行中，軸承升溫不得超過95℃（溫度計法），聲音應正常。當軸承損壞時，應及時更換軸承。
使用一段時間后，由于煤塵堵塞消聲孔，固而必須用高壓氣流沖洗，否則會使通風機噪聲增大。
通風機每6個月定期檢查一次，檢查機器全部零部件。
通風機在不使用時應放置在空氣流通、干燥的地點，防止受潮腐蝕及其它損失。
電動機軸承每運行6個月至少檢查一次，如發現軸承潤滑脂變質或泄漏必須及時更換，更換前須用汽油將軸承清洗干凈。潤滑脂采用ZL-3鋰基潤滑脂(SY142-75)，加入量為軸承室空腔凈容積的1/2。(對180000系列密封軸承在使用壽命期內不必更換潤滑脂)。其中№7.1號以上（含）通風機的電動機有注油裝置，電動機每運行600小時應注一次油，注油量約為25ml。
2、有下列情況，操作人員應及時處置并通知有關部門
運轉過程中，聲音突然發生變化，轉速減慢，發生單相運轉等故障時。
電纜過熱或電動機有焦味時。
電動機接線盒外殼溫度高于80℃時。
故障分析與排除
|
故障現象 |
故障原因 |
處理方法 |
|
1、風機不能起動 |
電源未接通 |
檢查開關、熔體、各接觸點及電動機引出線頭 |
|
繞組斷路 |
將斷路部位加熱到絕緣等級允許的溫度155℃，使漆軟化，然后將線挑起，用同規格線將斷掉部分補焊后，包好絕緣，再經涂漆、烘干處理 |
|
|
電機繞組接地或相間短路 |
處理方法同上，只是將接地或短路部位墊絕緣，然后涂漆、烘干 |
|
|
熔體燒斷 |
查處原因，排除故障，按電動機規格配置新熔體 |
|
|
控制設備接線 |
校正接線 |
|
|
2、風機接入電源后，熔體被灼斷 |
單相起動 |
檢查電源線、電動機引出線、熔斷器、開關各接觸點，找出斷線或假接故障后進行修復 |
|
電動機或葉輪被卡住 |
檢查設備，排除故障 |
|
|
電源到電動機之間的電纜短路 |
檢查短路點后進行修復或更換電纜 |
|
|
3、絕緣電阻低 |
繞組受潮或被水淋濕 |
進行干燥處理 |
|
繞組絕緣老化 |
經鑒定可以繼續使用，可經干燥、重新涂體處理；若絕緣老化，不能安全運行時，需更換絕緣 |
|
|
4、風機通電 后不起動，嗡嗡響 |
電源未能全部接通 |
檢查熔斷器的熔體并更換灼斷的熔體；緊固松動的接線柱；用搖表檢查電源線的斷線或假借故障并修復 |
|
電壓過低 |
電源電壓太低時，應與變電所聯系解決；電纜線壓降太大造成電壓過低時，應改用粗電纜 |
|
|
5、風機運行時有雜音 |
軸承磨損。有故障 |
檢修或更換軸承；清洗軸承，添加潤滑脂 |
|
定、轉子鐵心松動 |
檢查振動原因，重新壓緊鐵心進行處理 |
|
|
電動機氣隙不均勻，定、轉子相擦 |
調整氣隙，提高裝配質量 |
|
|
6、軸承發熱 超過規定 |
潤滑脂過多或過少 |
潤滑脂的填充量為軸承室容積的1/2 |
|
內蓋偏心，與軸相擦 |
修理軸承內蓋，是之與軸的間隙適當 |
|
|
軸承有故障、磨損和雜物 |
更換損壞的軸承，對含有雜質的軸承進行清洗、換油 |
|
|
7、送風距離太短 |
風機選型錯誤 |
根據送風距離選擇合適的規格 |
|
風筒直徑選擇錯誤 |
根據風機出風口直徑選擇風筒直徑，風筒直徑不得小于出風口直徑 |
|
|
風筒吊掛質量差或風筒漏風 |
風筒吊掛力求平、直、緊，及時放掉風筒內的積水，以減少風筒阻力；及時修補風筒和堵補風筒針眼 |
|
|
8、風機外殼帶電 |
電動機繞組受潮，絕緣嚴重老化 |
電動機烘干處理，老化的絕緣更換 |
|
引出線與接線盒接地 |
包扎引出線絕緣或更換引出線，修理或更換接線盒 |
|
|
9、風機起動困難，葉輪轉速較低 |
電源電壓過低 |
用萬用表檢查電動機輸入電源電壓大小，然后進行處理 |
|
重繞時繞組匝數過多 |
按正確繞組匝數重繞 |
|
|
10、風機機殼過熱 |
電源電壓過高或過低， |
電源引起時，應與變電所聯系；電纜線壓降太大造成電壓過低時，應改用粗電纜 |
|
送風距離過長或出口堵塞，風機的進風量太小 |
減少送風距離或檢查出風口，排除故障物 |
|
|
定、轉子鐵心相擦 |
檢查故障原因，如果軸承間隙超限，則應更換軸承；如果轉軸彎曲，則需調直；鐵心松動或變形時應處理鐵心，消除故障 |
|
|
11、風機振動 |
軸承磨損，間隙不合格 |
檢查軸承間隙 |
|
電動機氣隙不均勻，定、轉子相擦 |
調整氣隙，提高裝配質量 |
|
|
電機轉子不平衡 |
重校動平衡或更換轉子 |
|
|
電機固定螺栓松動 |
緊固螺栓或更換不合格的螺栓 |
|
|
電機轉軸彎曲 |
校直轉軸或更換轉子 |
